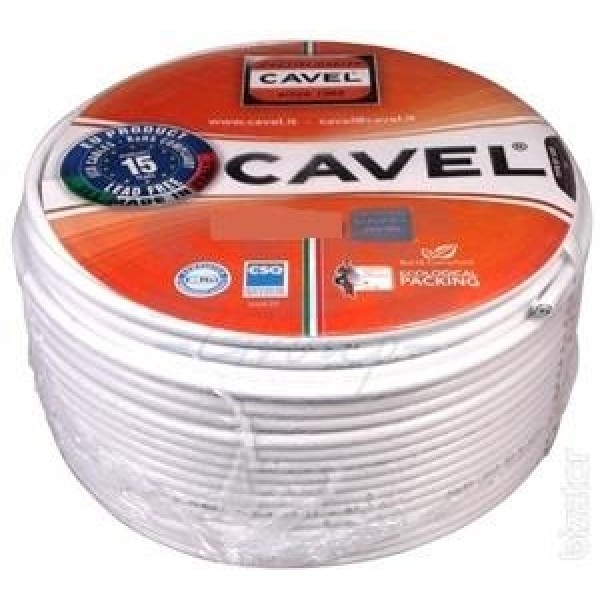

DG100 CAVO CAVEL COAX SCHERM.90 DB F602

Descrizione
Cavo Coassiale Doppia Schermatura, per discesa, per ricezione
digitale – 75 Ohm DG100
Scheda Tecnica
Cavo per posa interna (Attenuazione di schermatura – Classe A+)
1,00 4,30 6,00Ø
(Cu) (PEG) (Al/Pet/Al) (CuSn) (PVC)
Classe CPR sec. UE 305/2011 (DoP)
Eca
Il cavo può essere utilizzato nel campo d’applicazione del Regolamento Prodotti da Costruzione (DoP) EU nr.
305/2011 per la classe di prestazione specificata sulla relativa etichetta di prodotto.
Norme
EN50117-9-2 CEI-UNEL 36762
Reazione al fuoco
EN50575
Applicazione
DOCSIS 3.1 (Data Over Coax System)
4K-UHD
Posa Interna
Parametri costruttivi
mm(Cu)Conduttore interno in rame rosso Ø 1,00 ± 0,02
Dielettrico in polietilene espanso a gas mm(PEG) Ø 4,30 ± 0,10
(Al/Pet/Al)Nastro in Alluminio/Poliestere/Alluminio avvolto
longitudinalmente
Tamponatura idrorepellente (dielettrico) (Jelly1)
Treccia in fili di rame stagnato (CuSn)
76Copertura ottica della treccia (IEC 96-1) %
Diametro sopra Treccia Ø 4,80 mm
mmØ 6,00 ± 0,10(PVC)Guaina esterna in Cloruro di Polivinile – bianco – senza piombo
Stampa a getto d’inchiostro blu ogni metro :
CAVEL DG 100 MADE IN ITALY 75 Ohm Euroclass Eca EN50117-9-2 SA Class A+ CEI-UNEL 36762 C-4 (U0 =
400V) ULTRA HD / 4K gggaa(n) m
(ggg=giorno)(aa=anno)(n=lotto) (m=metrica)
Parametri meccanici
Peso dei conduttori in rame kg/km17,45
Peso totale del cavo kg/km37,45
Minimo raggio di curvatura (piegatura singola/ripetuta) 30/60 mm
Massima forza di trazione del cavo N120
°CTemperatura minima durante la posa -5
°CTemperatura d’esercizio -20 / +70
Parametri elettrici
200 MHzImpedenza caratteristica 375 Oh
