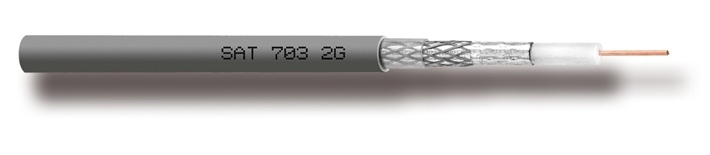

CAVO COASSIALE 75 OHM DOPPIA GUAINA CAVEL SAT703-2G

CAVEL SAT703-2G Cavo coassiale per uso esterno – 75 Ohm  (Classe di schermatura B)

Caratteristiche costruttive:

Conduttore interno in rame rosso (Cu) Ø 1,13mm

Dielettrico in polietilene espanso a gas (PEG) Ø 4,80mm

Copertura ottica della treccia (IEC 96-1) 45 %

Nastro esterno Poliestere antimigrante avvolto longitudinalmente —

Guaina interna in Polietilene neutro (PE) Ø 6,30 ± 0,10 mm

Guaina esterna in Cloruro di Polivinile grigio (RAL 7035) senza piombo (Q1B) (PVC) Ø 7,60 ± 0,10 mm
stampata a getto d’inchiostro nero ogni metro : (ss=settimana, aa=anno) (m=stampa metrica)

CAVEL SAT 703 2G MADE IN ITALY 75 Ohm EN50117-2-5 ss/aa m

Caratteristiche elettriche:

Impedenza caratteristica (@ 200 MHz) 75,00 ± 3,00 Ohm

Velocità di propagazione 85 %

Corrente massima (Ieff) 8A

Norma EN50117-2-4

Caratteristiche meccaniche:

Peso dei conduttori in rame 14,80 kg/km

Peso totale del cavo 50,80 kg/km

Minimo raggio di curvatura (piegatura singola/ripetuta) 40/80 mm

Massima forza di trazione del cavo 150 N

Attenuazione di schermatura (SA)

30 – 1000 MHz     >80 dB

1000 – 2000 MHz  >80 dB

2000 – 3000 MHz  >70 dB
