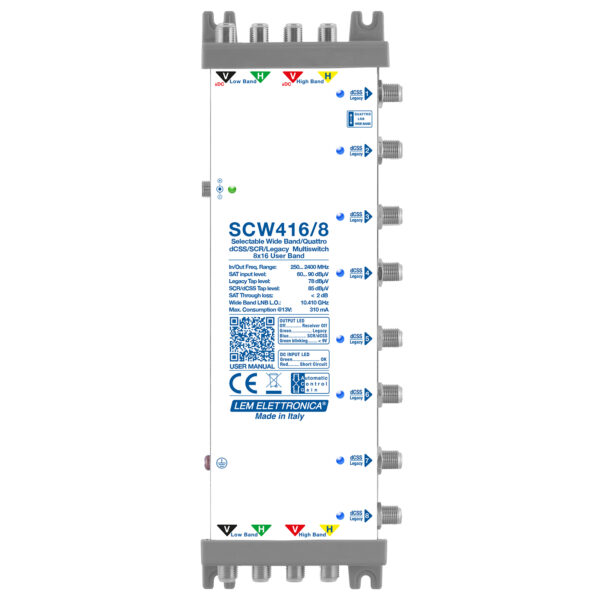

Scw416/8 multiswitch dcss/legacy 8 derivate

Scw416/8 multiswitch dcss/legacy 8 derivate

Descrizione Prodotto

Multiswitch a 8 uscite derivate per distribuzioni in cascata di soli segnali satellitari. Adatto alla realizzazione di nuovi impianti o ad essere integrato in impianti pre-esistenti realizzati con LNB Quattro. Può essere configurato per operare con LNB di tipo Wide band rendendo possibile una distribuzione completa di un singolo satellite con solo 2 cavi coassiali oppure due satelliti con 4 cavi.

• 8 Uscite derivate fino a 128 tuner/utenze
• Modalità. LNB Quattro/Wide Band selezionabile
• 16 User Band per uscita derivata
• Commutazione automatica SCR/Legacy
• Conforme norma EN 50494 e EN 50607
• Controllo Automatico del Guadagno (A.C.G.)
• Presa DC per alimentazione LNB
• Led diagnostica stato funzionamento

Caratteristiche Prodotto

• Numero Ingressi / Uscite: 4 / 4 (Passanti)
• Numero Uscite Derivate: 8
• Banda Passante Derivata: 950… 2.150 MHz
• Livelli D’Ingresso: 60.. 100 dBµV
• Livello Uscita Per Transponder dCSS/SCR: 85 dBµV
• Livello Uscita Legacy: 78 dBµV
• Perdita Di Passaggio (5÷2400MHz): ≤ 4 dB
• Standard Supportati: Legacy / EN 50494 / EN 50607 / SKY UK
• Numero User Band Per Uscita: 16
• Piano Frequenze User Band: 16 User Band piano frequenze SKY Italia – SKY UK
• Massimo Consumo Per Uscita Derivata: 300 mAh
• Isolamento Cross-Polar: > 30 dB
• Isolamento Ingressi / Uscite: > 30 dB
• Phase Noise: -90 @ DELTA F=1KHz dB
• Return Loss: > 12 dB
• Alimentazione LNB MAX: 350 mAh (con protezione da corto circuito)
• Temperatura Di Funzionamento: 0… 50 °C
• Dimensioni: 87x252x34 mm
