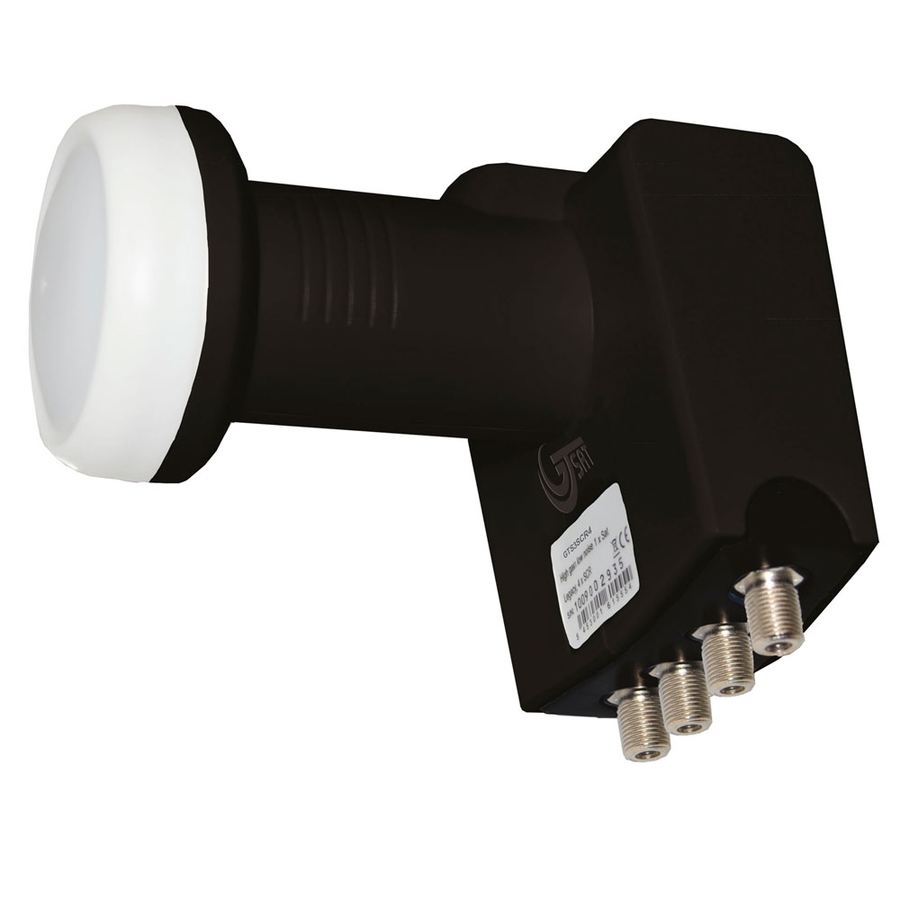

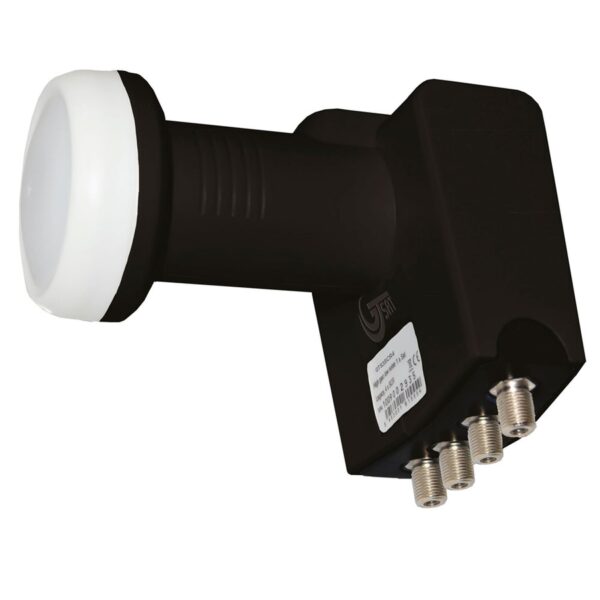

LNB GT-SAT DCSS PORT + 3 OUT LEGACY COD.GT-S3DCSS24

LNB GT-SAT DCSS PORT + 3 OUT LEGACY COD.GT-S3DCSS24

LNB

GT-S3DCSS24

CARATTERISTICHE TECNICHE:

TIPO DI LNB:

• 3 Uscite LEGACY
• Porta dCSS

FREQUENZA DI INGRESSO:

• 10.7 ~ 12.75 GHz
• 10.7 ~ 12.75 GHz

FREQUENZA DI USCITA:

• 950 ~ 2150 MHz
• 950 ~ 2150 MHz

FREQUENZA DI OSCILLATORE LOCALE:

• 9.75 & 10.6 GHz
• 9.75 & 10.6 GHz

NUMERO DI BANDE PERSONALI:

• 24
• /

MODALITÀ DI FUNZIONAMENTO:

• Dinamica
• /

BANDE PERSONALI PRE-PROGRAMMATE:

• 975, 1025, 1075, 1125, 1225, 1275, 1325, 1375, 1425, 1475, 1525, 1575, 1675, 1775, 1825, 1875, 1925, 1975, 2025, 2075, 2125 MHz
• /

LARGHEZZA DELLE BANDE PERSONALI:

• Fino a 85MHz (Programmabile con precisione di 0.1MHz)
• /

STABILITÀ DELL’OSCILLATORE DI FREQUENZA:

• ± 1 MHz (max) a temperatura ambiente  |  ± 3 MHz (max) sopra temperatura ambiente
• ± 1 MHz (max) a temperatura ambiente  |  ± 3 MHz (max) sopra temperatura ambiente

VOLTAGGIO COMMUTATORE DI POLARITÀ:

• /
• 10.5 ~ 14.0 Vdc  |  16.0 ~ 21.0 Vdc

SEGNALE COMMUTAZIONE DI BANDA:

• /
• BANDA BASSA: 0KHz  |  BANDA ALTA: 22kHz ± 4kHz

FIGURA DI RUMORE:

• 0.1dB (tipico)
• 0.1dB (tipico)

GUADAGNO:

• 42 ~ 62dB (programmabile)
• 57 ~ 61dB

PIATTEZZA DEL GUADAGNO:

• ± 0.5dB a 26MHz sopra temperatura ambiente
• ± 0.5dB a 26MHz sopra temperatura ambiente

VARIAZIONE DI GUADAGNO:

• 1dB sopra temp. (programmato)
• 4dB sopra temp.

ISOLAMENTO DA CROSS POLARIZZAZIONE:

• 22 dB sopra temp.
• 22 dB sopra temp.

REIEZIONE DELL’IMMAGINE:

• >40dB sopra temp.
• >40dB sopra temp.

SOPPRESSIONE IM3:

• >60dBc at IF signal power
• >50dBc at IF signal power  |  -15dBm sopra temp.

RUMORE DI FASE DELL’OSCILLATORE DI FREQUENZA:

• Integrazione rumore di fase < 2.5 gradi RMS a 10kHz ~ 13MHz
• < – 60 dBc a 1kHz  |  < – 85 dBc a 10kHz  |  < – -100 dBc a 100MHz  |  < – 120 dBc a 1 MHz

GUADAGNO DI CONVERSIONE:

• 57 ~ 61dB

IN-BAND SPURIA:

• /
• < – 55 dBm sopra temp.

SEGNALE DI CONTROLLO:

• EN50494, EN50607, dHello
• /

COMUNICAZIONE:

• DiSEqC 2.0
• /

TEMPERATURA OPERATIVA:

• – 30°C ~ + 65°C
• – 30°C ~ + 65°C

VOLTAGGIO ALIMENTAZIONE ELETTRICA:

• 10 – 20 V
• 10 – 20 V

CONSUMO DI ENERGIA:

• 5.20W (max)
• 90mA

LUNGHEZZA FEED:

• 42mm
• 42mm
