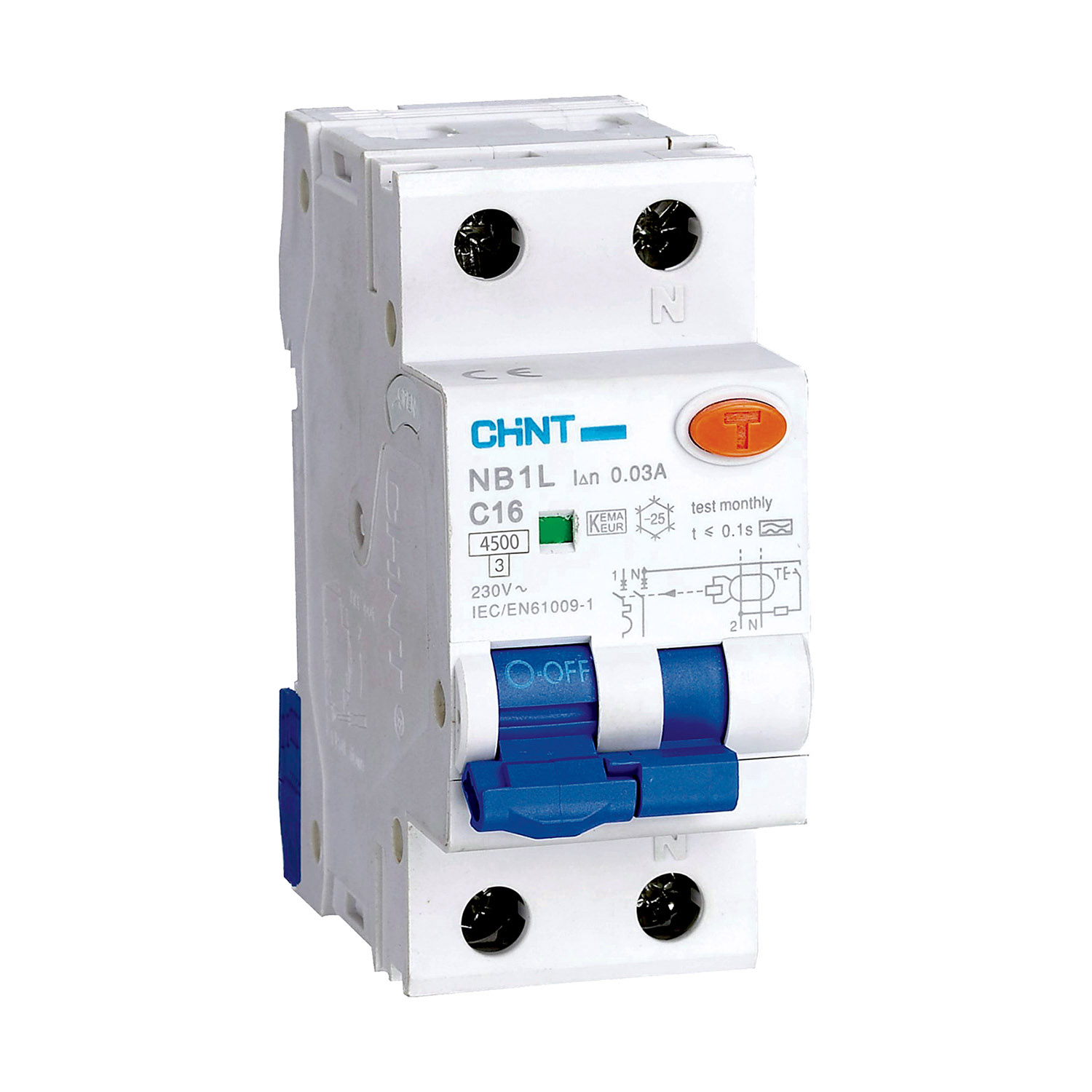

203335 NB1L1/C161PN-4,5-A30-INT MTD 1P+N16 A 30MA4,5KA TIPOA

Name: 203335 NB1L1/C161PN-4,5-A30-INT MTD 1P+N16 A 30MA4,5KA TIPOA
SKU: 000030000245
Price: 29.31 EUR
Availability: InStock

€ 29,31

2 disponibili

COD: 000030000245 Categorie: Magnetotermico differenziale, Materiale Elettrico

Codice	203335
Serie	NB1L1
Descrizione	NB1L1/C16-1PN-4,5-A30 Interruttore magnetotermico differenziale 1P+N 16A 30mA 4,5kA Curva C Tipo A
Descrizione famiglia	Interruttori magnetotermici differenziali serie NB1L1 da 4,5 kA per la protezione magnetotermica/differenziale. Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale. Disponibili in versione 1P+N con potere di interruzione di 4,5 kA su 2 moduli DIN. Corrente nominale da 6 A a 40 A e corrente differenziale di intervento di 30 mA, con curva caratteristica magnetotermica di tipo C e caratteristica di funzionamento del differenziale di tipo A. Accessoriabili con contatti ausiliari, contatti di allarme, bobina di sgancio e bobina di minima tensione.

Caratteristiche tecniche
Norma di riferimento	IEC/EN 61009-1
Numero di Poli	1P+N
Corrente nominale In	16 A
Curva di intervento	C
Caratteristica differenziale	A
Tensione nominale Vn	230 Vac
Frequenza nominale f	50/60 Hz
Tensione di isolamento Ui	500 Vac
Tensione di impulso Uimp	6 kV
Potere di interruzione nominale Icn	4,5 kA
Potere di interruzione estremo Icu	6 kA
Potere di interruzione nominale di servizio Ics	4,5 kA
Potenza Dissipata	4,9 W
Numero Moduli DIN (1 DIN = 18 mm)	2
Grado di protezione	IP20
Dimensioni	(h)x(l)x(p) 86x36x77 mm
Accessori abbinabili	Contatti ausiliari serie XF9. Contatti di allarme serie XF9J. Bobina di sgancio serie S9. Bobina di minima tensione serie V9

Peso	1 kg
